描述

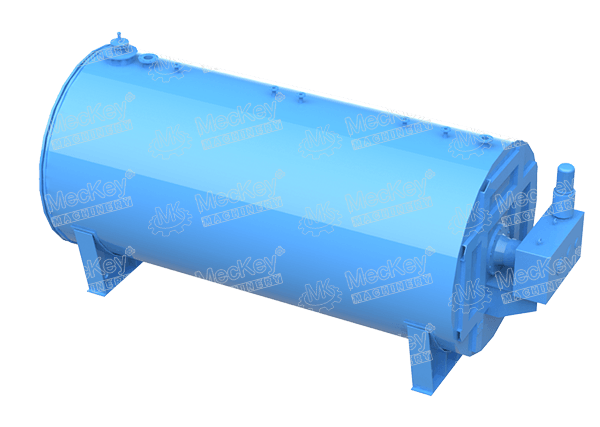

MKCL型结晶机为封闭圆筒结构，两端端盖安装填料密封装置及减速机。罐壁具有旋流式冷却水夹层。罐中心设置空心轴，用以固定冷却盘管和搅拌螺旋带，两端轴头配机封式旋转接头，兼有冷却水流通的作用。主要应用于葡萄糖、味精等的结晶，谷氨酸钠的助晶等。结构稍作变动亦可应用于其它糖类或盐类的结晶。结晶机采用内外两套冷却循环系统，单位体积物料冷却面积大，每立方米物料的冷却面积高达2.5平方米。筒内装有带式搅拌器，物料冷却效果好，结晶效率高。同时，通过带式搅拌器的搅拌作用，使筒内各部分物料冷却均匀，保证结晶后颗粒大小均匀。

设备特点

封闭式圆筒设计，避免物料污染。

设备容积大，晶体悬浮搅拌所需的动力小。

结构合理，可连续进行结晶。

设备结构

结晶机为卧式长圆筒结构，主要由机体、螺旋管、传动装置、 鞍座、轴承座、机械密封装置、刮晶杆、中心轴等八部分组成。

工作原理

MKCL型结晶机是卧式安装、循环水冷却析出晶体的结晶设备。工作过程中，饱和的结晶液从结晶机上部的进料口注入，在螺旋管与筒体夹套内的循环水共同冷却作用下逐渐降温。结晶液附着在晶体的周围，逐渐长大。经一定时间后，晶液逐渐减少，晶体逐渐增大，完成结晶过程。介质的结晶在常压下操作，结晶温度由结晶工艺确定，结晶过程为非连续。其突出特点是结构简单、降耗节能、操作舒适。

技术参数

型号Model	MKCL-10	MKCL-20	MKCL-30	MKCL-36	MKCL-40	MKCL-45	MKCL-50
容积Volume(m³)	10	20	30	36	40	45	50
进料锤度Feeding brix(Bx)	70%~75%	70%~75%	70%~75%	70%~75%	70%~75%	70%~75%	70%~75%
主电机功率Main motor power(kw)	7.5	3	4	5.5	5.5	7.5	5.5
搅拌转速Agitation rotation speed(r/min)	2~10	0.5~0.8	0.5~0.8	0.5~0.8	0.5~0.8	0.5~0.8	0.5~0.8
外形尺寸Outline Dimensions(mm)	3905*2600*3145	5095*2600*3145	6680*2980*3545	7165*3250*3833	6305*3600*4045	6805*3600*4045	7305*3600*4045
设备重量Equipment weight(kg)	8610	9960	15200	16230	17100	18420	19750
