描述

碟片分离机是沉降式离心机中的一种，用于分离难分离的物料(例如粘性液体与细小固体颗粒组成的悬浮液或密度相近的液体组成的乳浊液等)。分离机中的碟片式分离机是应用最广的沉降离心机。

设备特点

连续式生产，脱水效率高。

操作简单，维护方便。

结构紧凑，运行平稳。

淀粉残液可回收利用，降低成本、提高经济效率。

设备结构

碟片分离机是立式离心机，转鼓装在立轴上端，通过传动装置由电动机驱动而高速旋转。转鼓内有一组互相套叠在一起的碟形零件--碟片。碟片与碟片之间留有很小的间隙。悬浮液(或乳浊液)由位于转鼓中心的进料管加入转鼓。当悬浮液(或乳浊液)流过碟片之间的间隙时，固体颗粒(或液滴)在离心机作用下沉降到碟片上形成沉渣(或液层)。沉渣沿碟片表面滑动而脱离碟片并积聚在转鼓内直径最大的部位，分离后的液体从出液口排出转鼓。碟片的作用是缩短固体颗粒(或液滴)的沉降距离、扩大转鼓的沉降面积，转鼓中由于安装了碟片而大大提高了分离机的生产能力。积聚在转鼓内的固体在分离机停机后拆开转鼓由人工清除，或通过排渣机构在不停机的情况下从转鼓中排出。

碟片分离机可以完成两种操作:液-固分离(即底浓度悬浮液的分离)，称澄清操作;液-液分离(或液-液-固)分离(即乳浊液的分离)，称分离操作。

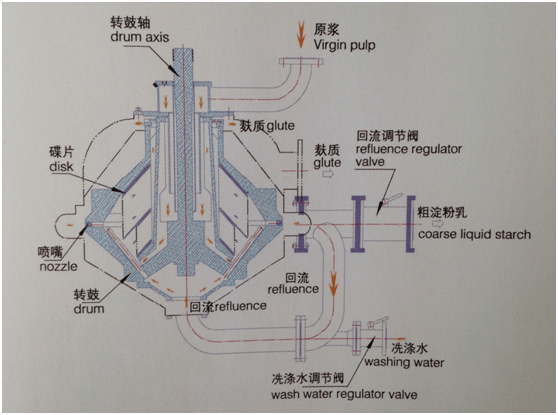

工作原理

被分离的物料输入该机的心脏部分机转鼓内部，在强大的离心力的作用下，物料（混合液）经过一组碟片束的间隔中，以碟片中性孔为分界面，比重较大的液体（重相）沿碟片壁向中性孔外运动，其中重渣积聚在沉渣区，重相则流向大向心泵处。比重较小的液体（轻相）沿碟片壁向内向上运动，汇聚至小向心泵处，轻重相分别由小向心泵和大向心泵输出。

技术参数

型号Model	容量Capacity(m³/h)	电机功率Motor power(kW)	转鼓转速Drum rotating speed(rpm)	喷嘴数量Nozzle qty.	尺寸Outline dimension(mm)	重量Weight(Kg)
MKDS445	15~30	30	4420	10	1447×1196×1476	1100
MKDS800	80~110	90~132	3300	20	2800×1500×2300	5800
MKDS930	150~200	180~220	2900	30	3200×1800×3100	11000

工程应用
