描述

MKHC系列洗涤旋流器广泛用于淀粉及类似工业。一般使用7-16级。淀粉浆从第一级进入，依次传送到下一级，然后从最后一级出料。清洗水从最后一级的进料泵进入，依次回流至第一级，最后溢流出料。该设备的作用是去除淀粉中可溶或不可溶的杂志（主要是蛋白质）。

基于特定的结构，旋流器单元结合多级旋流分离器，每级旋流由一些并联的小直径的旋流管组成。在整个洗涤旋流器单元，每级都是根据不同的工艺用途，安装一定数量的旋流器管和一台进料泵。基于基本工艺要求，管道安装一定的仪表，如压力表。该设备结合相关的管道密闭机构的特性以及简易的安装，使得整个过程是独立的系统。

为了除去淀粉浆中的蛋白含量少于0.5%，当生产谷类淀粉时，洗涤旋流器必须至少9级。若是生产块茎淀粉，至少7级。当碟片分离机分离的淀粉乳中蛋白含量少于2.5%时，基于以上情况，精致淀粉乳内的蛋白含量会少于0.45%。

设备特点

不锈钢机身设计防止污染物料。

涡流管道采用尼龙材质，有效提高能量和工作效率。

整套旋流器组集浓缩、回收、洗涤和细渣分离等多种功能于一体。

多级旋流站包括浓缩，回收洗涤和细渣分离功能于一身。

工艺简洁，质量稳定，耐磨性好，可靠耐用。

设备结构

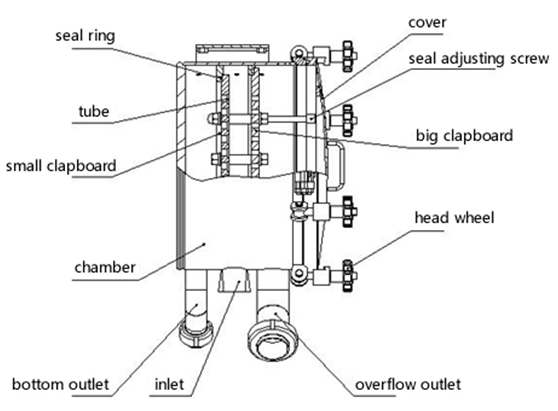

旋流器组成：1、旋流器缸体 2、门 3、铰链总成 4、密封调整螺栓 5、大隔板 6、顶流口 7、进料口 8、底流口 9、密封圈 10、小隔板 11、旋流管

工作原理

淀粉浆料通过淀粉泵从旋流器进料口进入缸体的中间腔，淀粉浆料进入旋流管进口，沿旋流管的切线方向进入旋流管内部，在旋流管内物料各组分按螺旋线作旋转运动，而产生离心力，当物料下行到圆锥部分时，由于各组分的相对密度(比重)不同、粒度大小、形状不同而产生离心力不同，相对密度大的组分-淀粉获得离心力较大，则沿外螺旋运动被抛向锥体内壁而沿壁下降至底流口排出;而相对密度小的蛋白和水获得离心力较小，则在内螺旋运动下降到接近锥体下部时受到底流口的阻力而形成逆旋转方向的内螺旋涡流上行至顶流口排出，从而达到了各组分离的目的。

水力旋流器用于淀粉洗涤，浓缩与精制。多级旋流站的主要功能是去除可溶性和不溶性蛋白质，淀粉浆中的细小纤维，它是淀粉浓缩，洗涤和精炼的关键设备。对于每个旋风器单元，它由淀粉泵和旋流器装配组成。这类单元系列组合成多旋流站，共同完成的精炼工作就像浓缩，回收和洗涤等。

技术参数

型号Model	MKHC205	MKHC250	MKHC275	MKHC300	MKHC350	MKHC405	MKHC425	MKHC450	MKHC505	MKHC550	MKHC600	MKHC650	MKHC700
流量Flowrate(m³/h)	12.5	25	30	40	50	70	86	100	135	155	230	300	450
淀粉产量Starch output(tpy)	5000	10000	15000	20000	30000	40000	50000	60000	80000	100000	150000	200000	300000
进料压力Feeding pre.(Mpa)	0.6~0.8
旋流管直径tubes dia.(mm)	10
单机功率Unit power(kW)	5.5	7.5	11	15	18.5	22	30	37	45	45	55	75	90

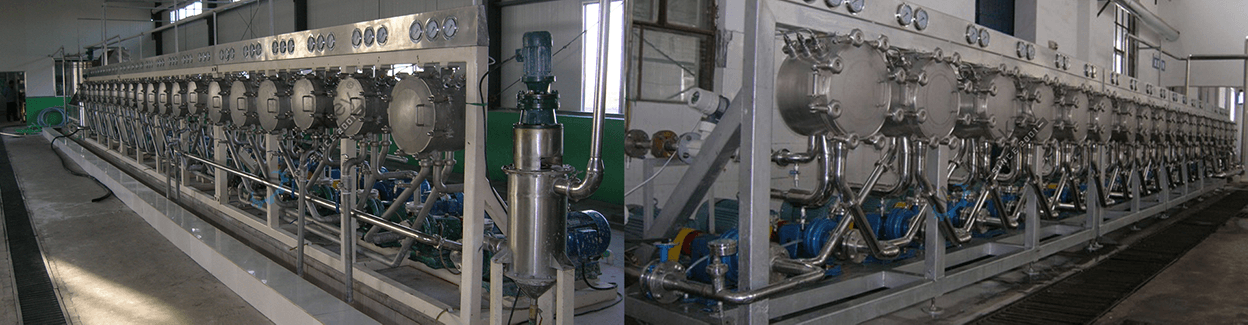

工程应用
