Гидроциклон

Last update 2022-06-13

Hydrocyclone

Назначение

Гидроциклон используется для промывки,концентрирования и рафинирования крахмала.
Основная функция многоступенчатой ​​гидроциклонной станции заключается в удалении растворимого и нерастворимого белка, тонких волокон в крахмальной суспензии, это ключевое оборудование для концентрирования, промывки и рафинирования крахмала.

Описание

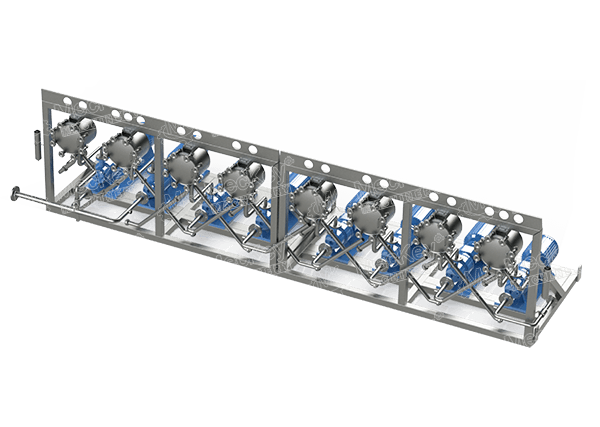

Каждая циклонная установка состоит изнасоса для крахмала и циклона в сборе . Серии таких установок объединяются в мультициклонные станции, вместе выполняющие работы по очистке, такие как концентрирование, рециркуляция, промывка и т. д.

1. Система промывки в основном используется для извлечения рафинированного крахмального молока, удаления содержащихся растворимых и нерастворимых белков и возможной мелкой клетчатки.

2. Принципы: Крахмальное молоко и промывная вода проходят через систему промывки вверх по течению, что соответствует основной блок-схеме многоступенчатой ​​системы циклонного сепаратора (рис. 8). Система промывки обычно состоит из 6–12 ступеней. Каждый циклон состоит из нескольких параллельно соединенных гидроциклонных труб.

Каждая ступень имеет интерфейс подачи,интерфейс нижнего потока и интерфейс перелива. Нижний поток содержит сгущенное молоко, а перелив содержит растворимые вещества и мелкий шлак. Перелив определенной ступени вместе с нижним потоком предыдущей ступени вместе подаетсяв загрузочный бункер средней ступени. Крахмальное молоко подается с первой ступени, затем последовательно проходит через каждую стадию и, наконец,выгружается с последней ступени.

Слив содержит разбавленное крахмальное молоко и примеси, которые необходимо удалить. Промывочная вода поступает из подающего насоса на последней ступени и последовательно возвращается обратно допервой ступени, а затем, наконец, переливается туда, удаляя примеси, такие какостатки белковых мелких волокон.

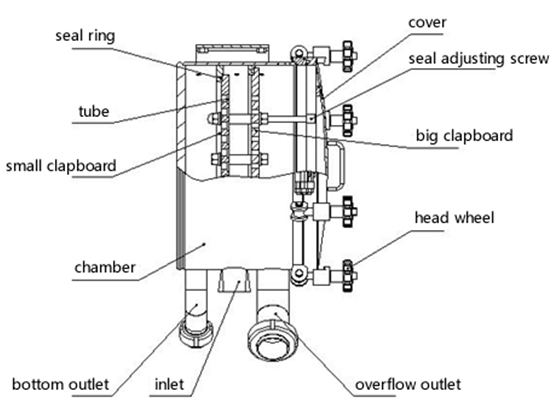

Структура

Характеристики оборудования

1. Оборудование изготовлено из нержавеющей стали для предотвращения загрязнения крахмалом.
2. Поверхность оборудования обработана специальным способом, красива и устойчива к маслам и грязи.
3. Вихревые трубы изготовлены из специального нейлона, обладают высокой энергией и высокой эффективностью.
4. Многоступенчатая гидроциклонная станция сочетает в себе функции концентрирования, восстановительной промывки и тонкого отделения шлака.
5. Устройство отличается простым и разумным дизайном, красивым внешним видом и стабильным качеством, простотой в обслуживании.

Основная техническая спецификация

Модель MKHC205 MKHC250 MKHC275 MKHC300 MKHC350 MKHC405 MKHC425 MKHC450 MKHC505 MKHC550 MKHC600 MKHC650 MKHC700
Cкорость потока (м³/ч) 12.5 25 30 40 50 70 86 100 135 155 230 300 450
Выход крахмала (т/год)
5000 10000 15000 20000 30000 40000 50000 60000 80000 100000 150000 200000 300000
Давление подачи(МПа)
0.6~0.8
диаметр труб (мм)
10
единичная мощность(кВт)
5.5 7.5 11 15 18.5 22 30 37 45 45 55 75 90

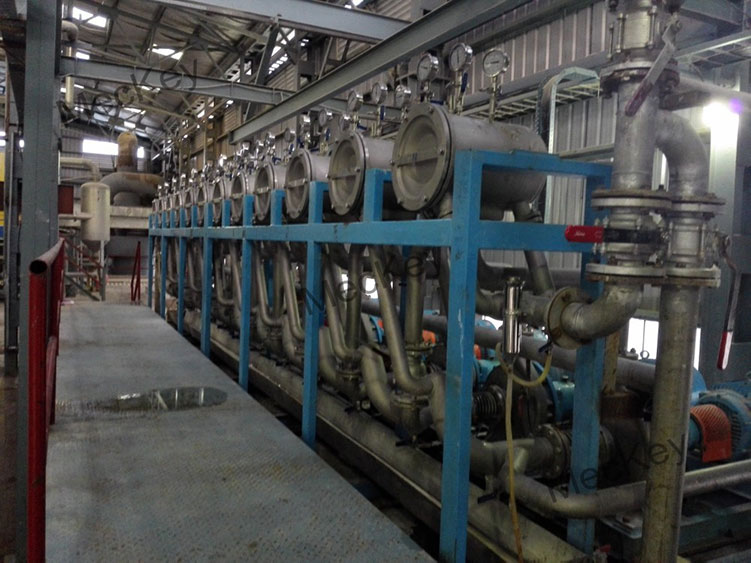

фото на площадке
